Grundig Heinzelmann 1
Technische Daten:
Hersteller:  Grundig
Modelname:  Heinzelmann 1
Baujahr:  1953 - 1955
Wellenbereiche:  Langwelle, Mittelwelle, Kurzwelle
Röhrenbestückung:   EC92, ECH81, EF93, EABC80, EL41
Abmessungen (B x H x T):  368 x 180 x 175 mm
Besonderheiten:  Radio mit eingebauter Uhr/Wecker.
Auf der Rückseite befindet sich eine Buchse mit der zusätzlich ein Gerät, oder z.B. die Raumbeleuchtung, geschalten werden kann.
Dabei darf die max. Strombelastung von 6A nicht überschritten werden !

Detailbilder
Hinweis:
 Auf den Gehäuseansichten fehlen z.T die kleinen Bedien-Knöpfe der Uhr oder sind nicht Original

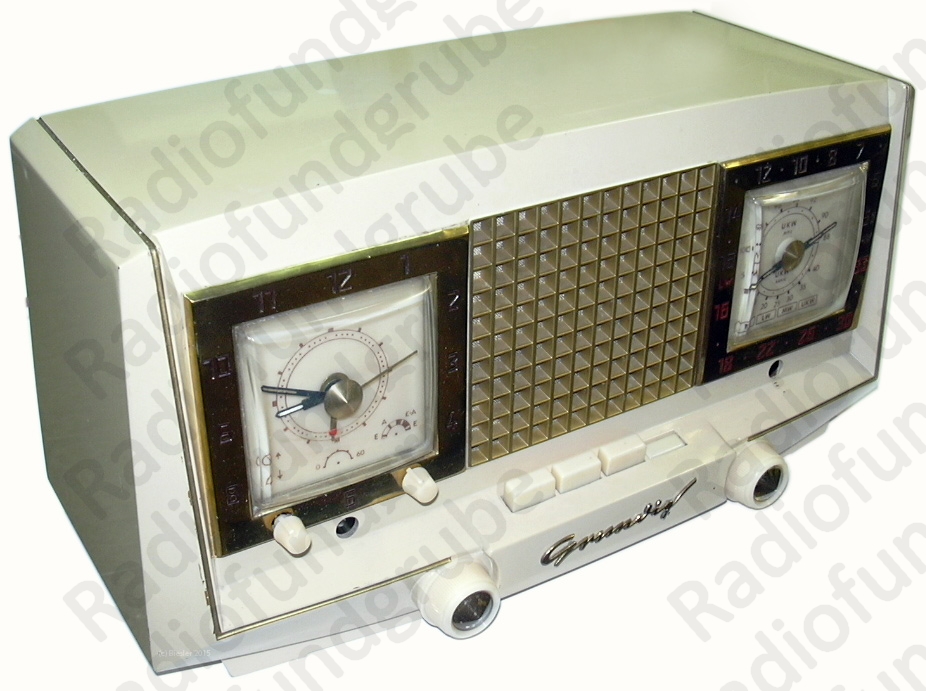

Gehäusefarbvariante Elfenbein

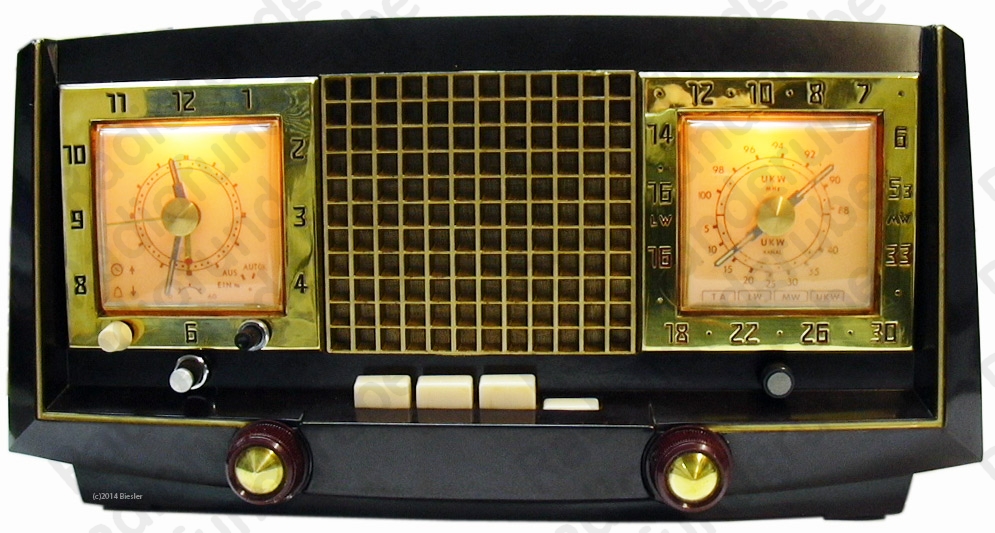

Frontansicht

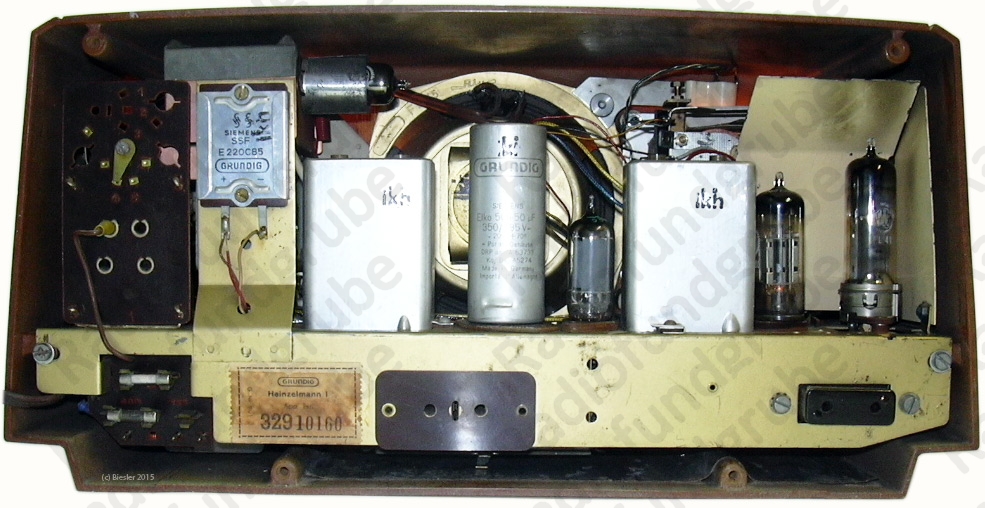

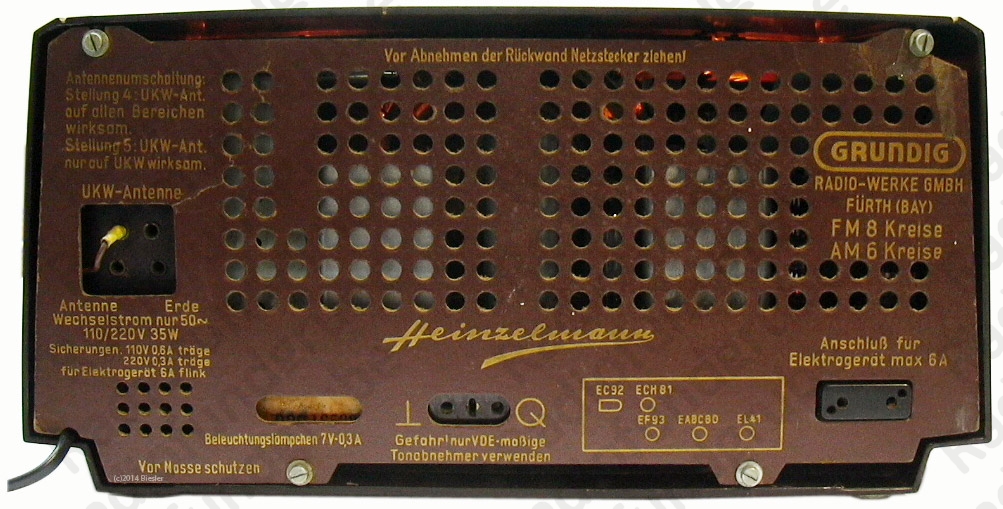

Rückwand

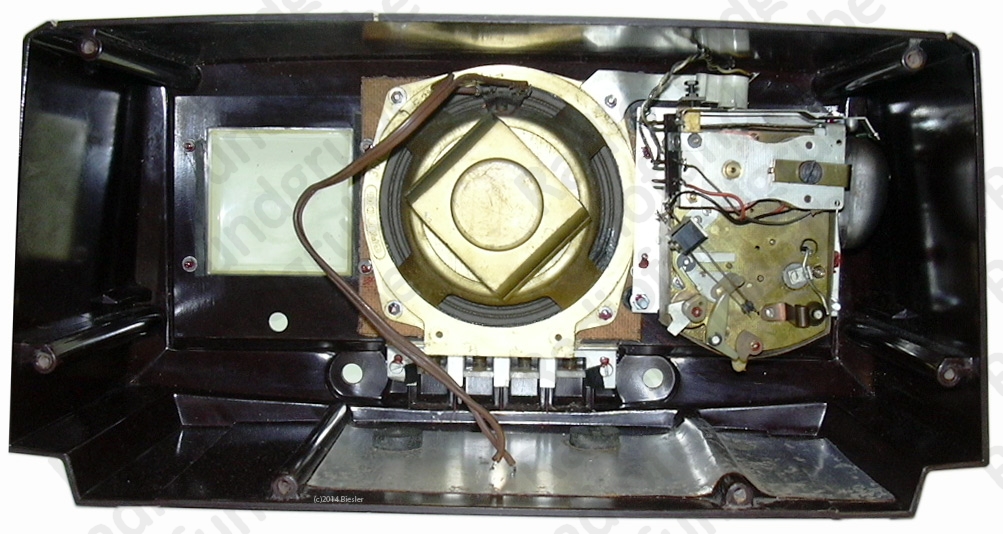

Innenansicht
Innenansicht ohne Chassis

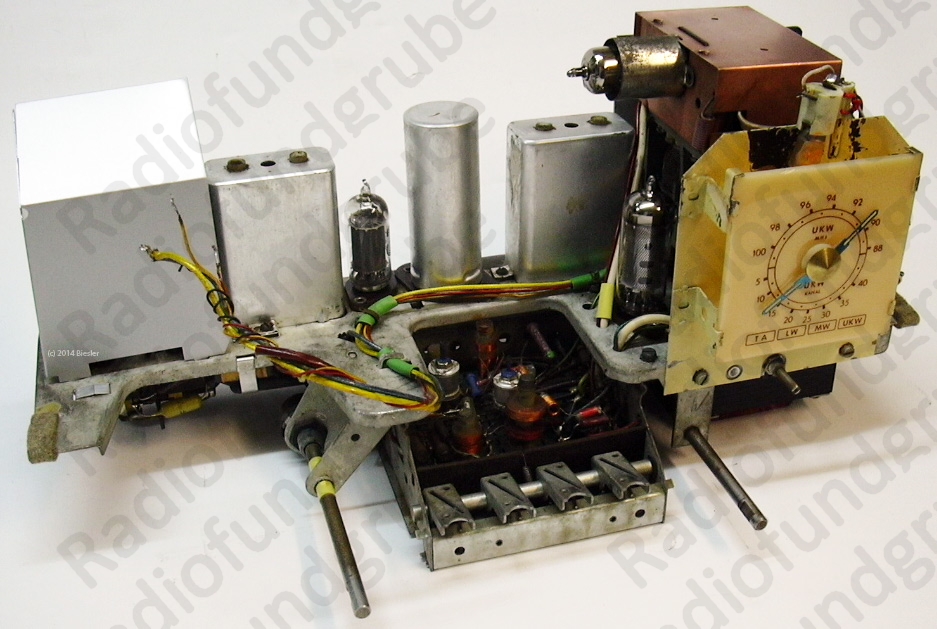

Chassis von Vorn
Chassis von Unten

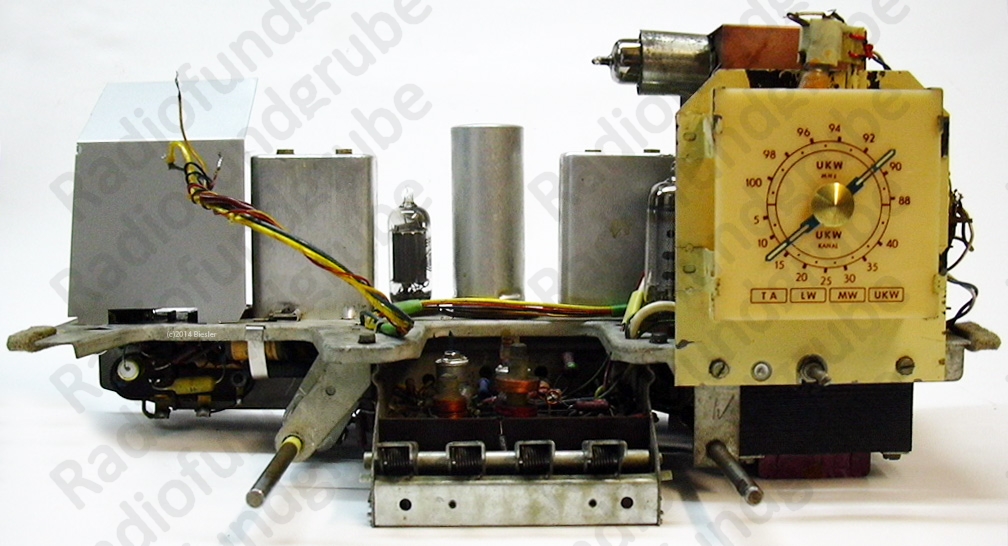

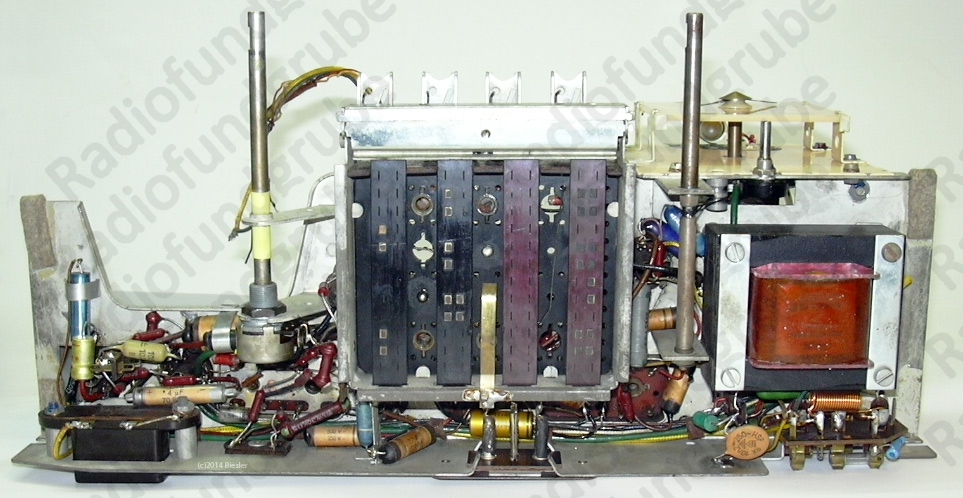

Chassis von Oben

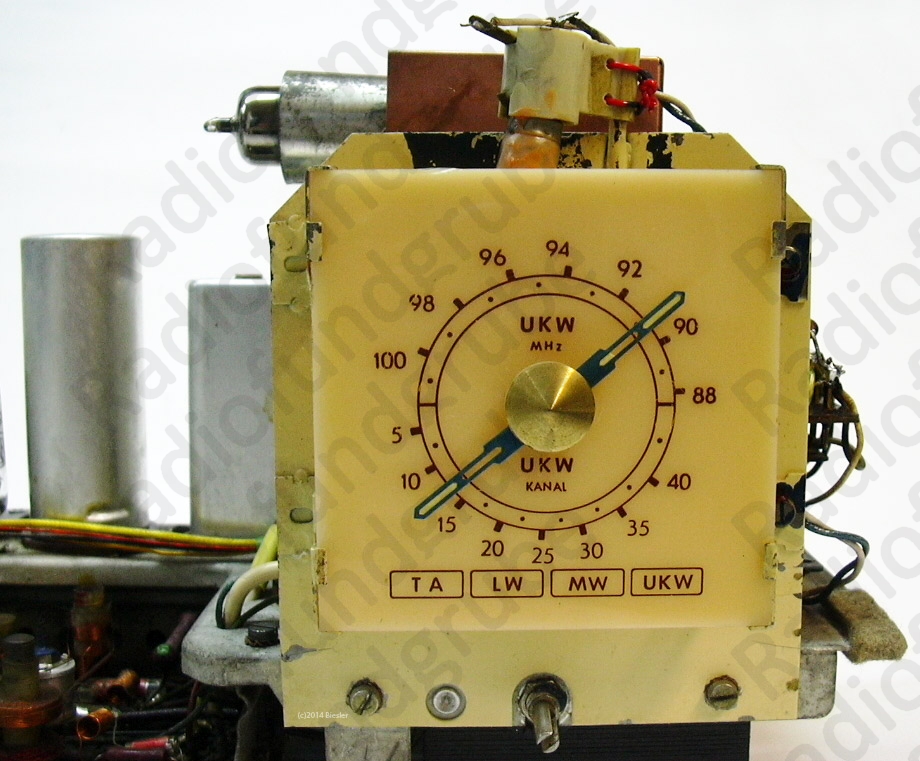

Die Skala

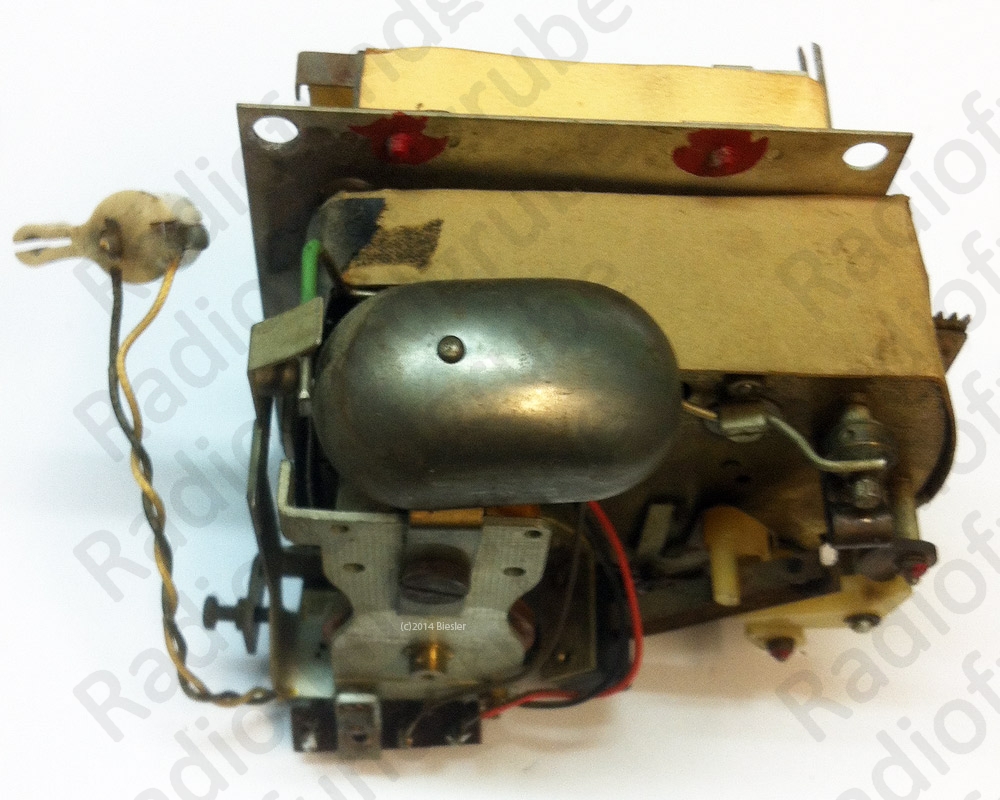

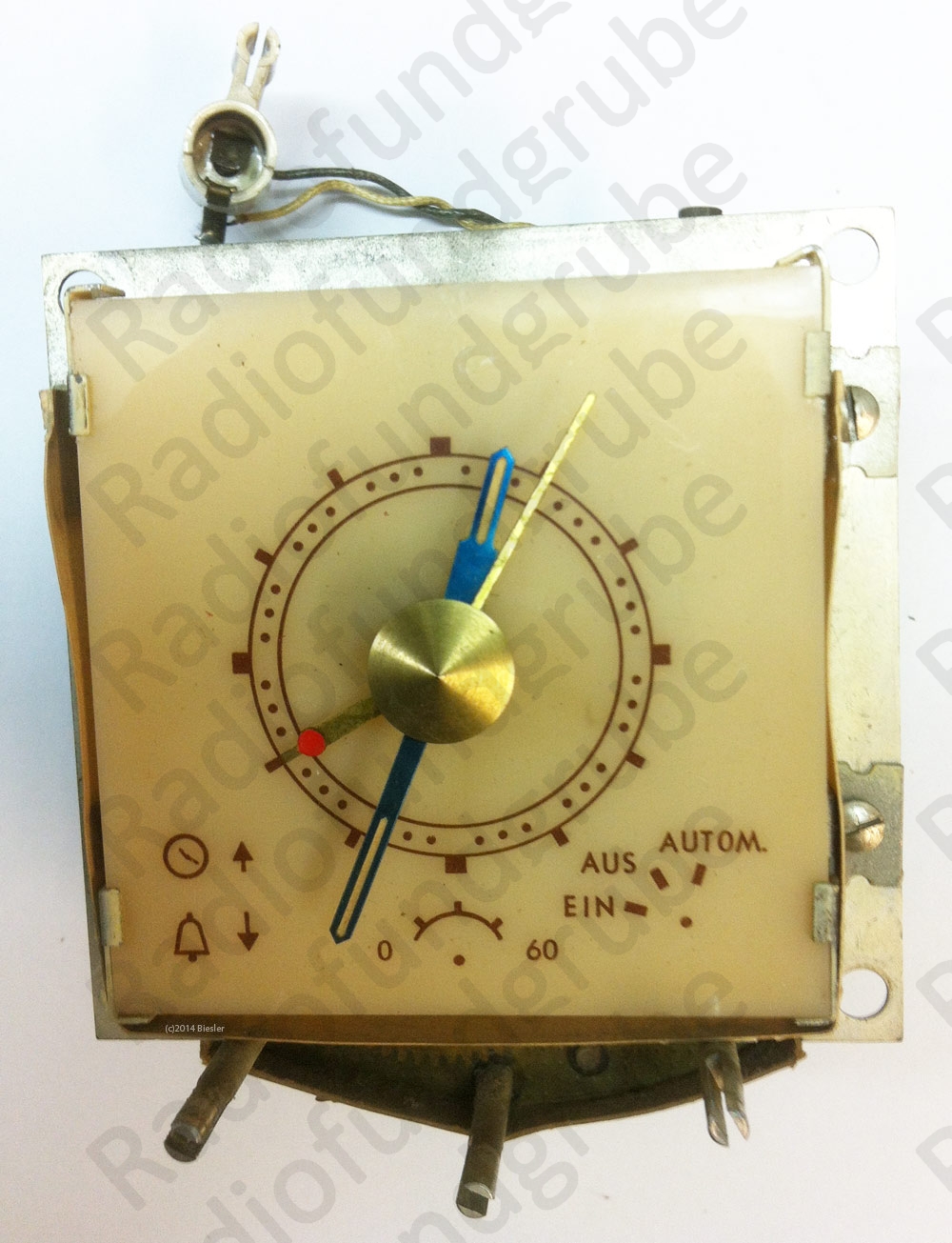

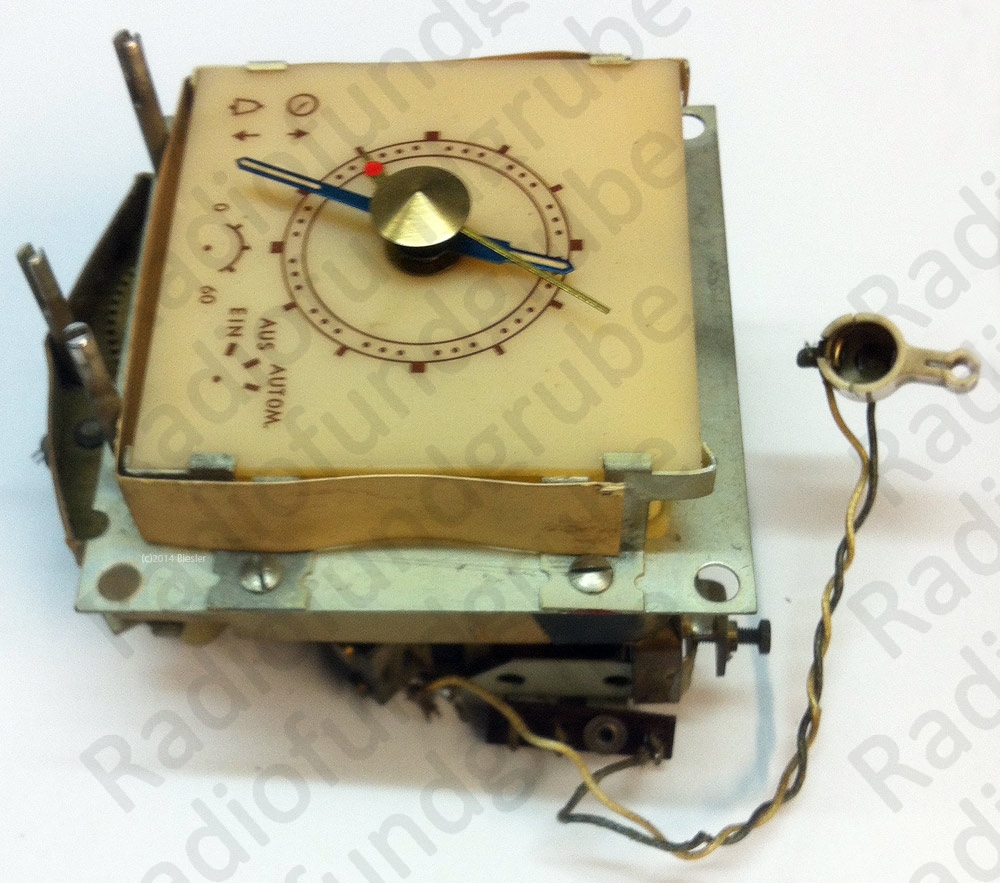

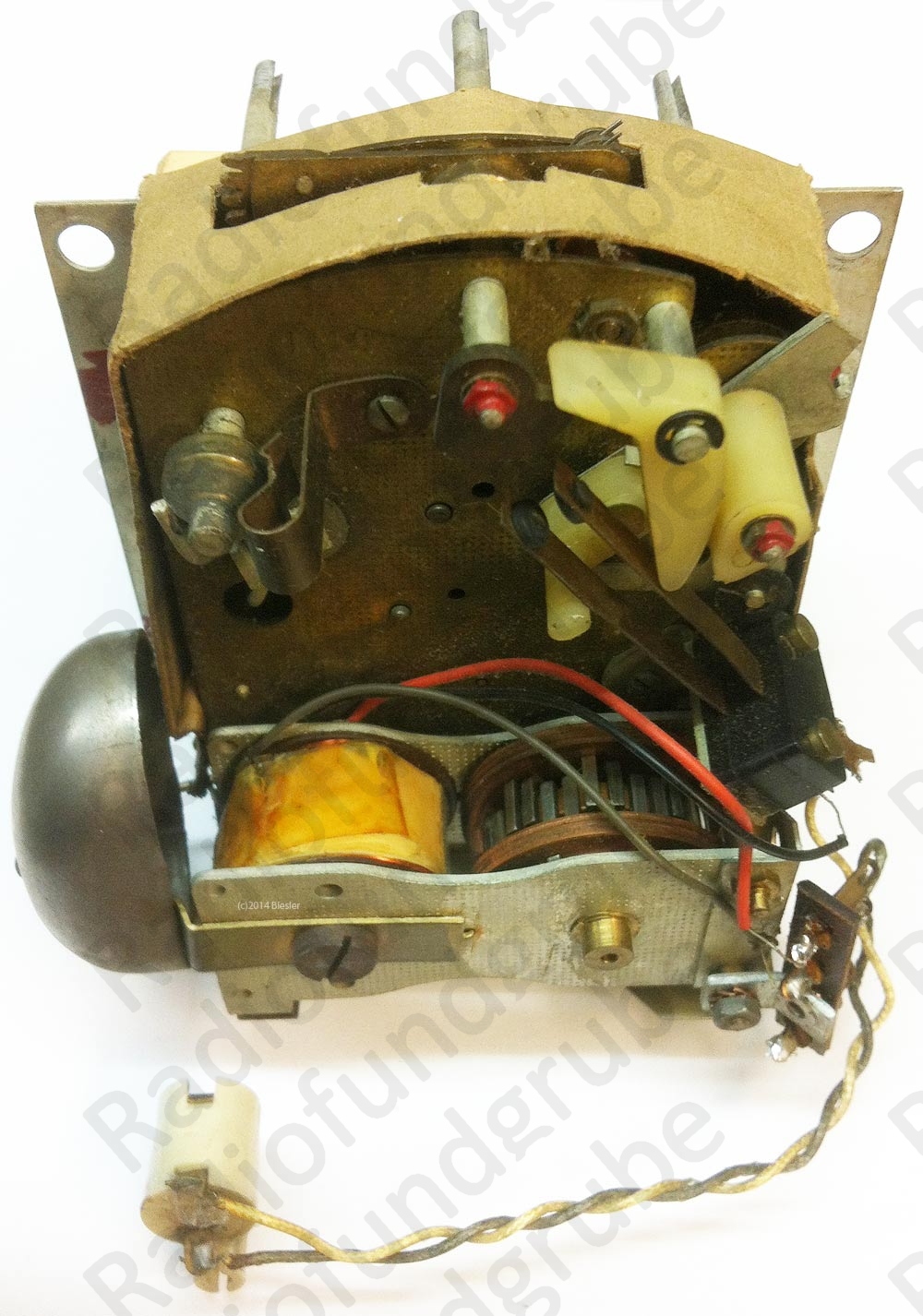

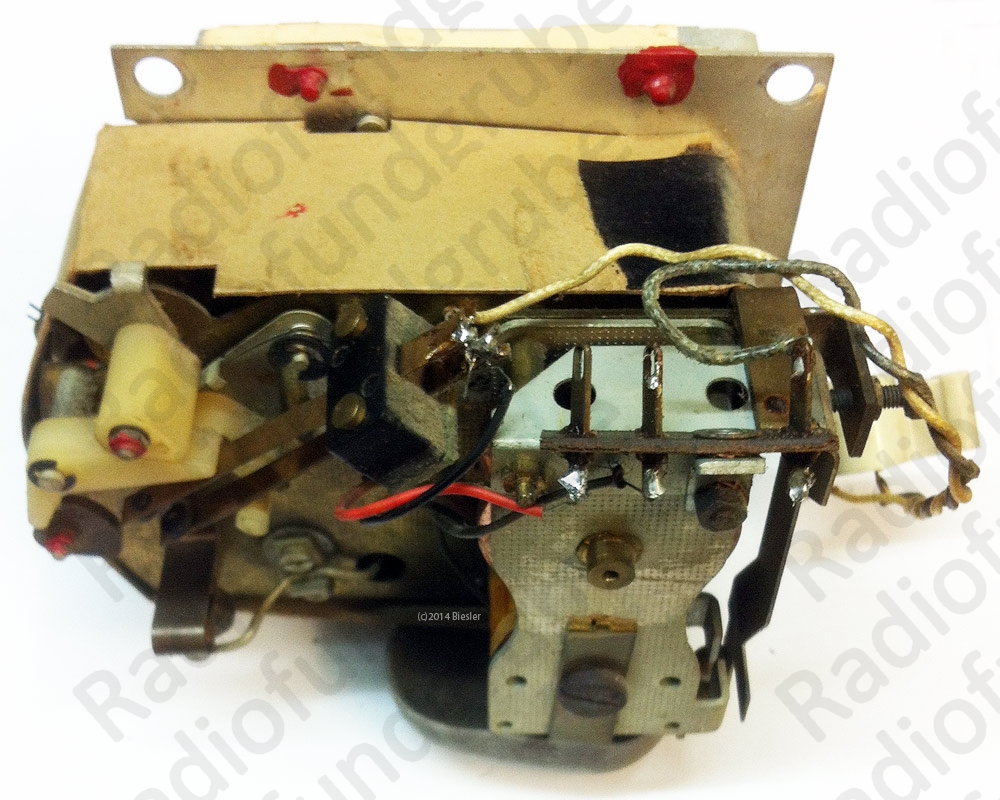

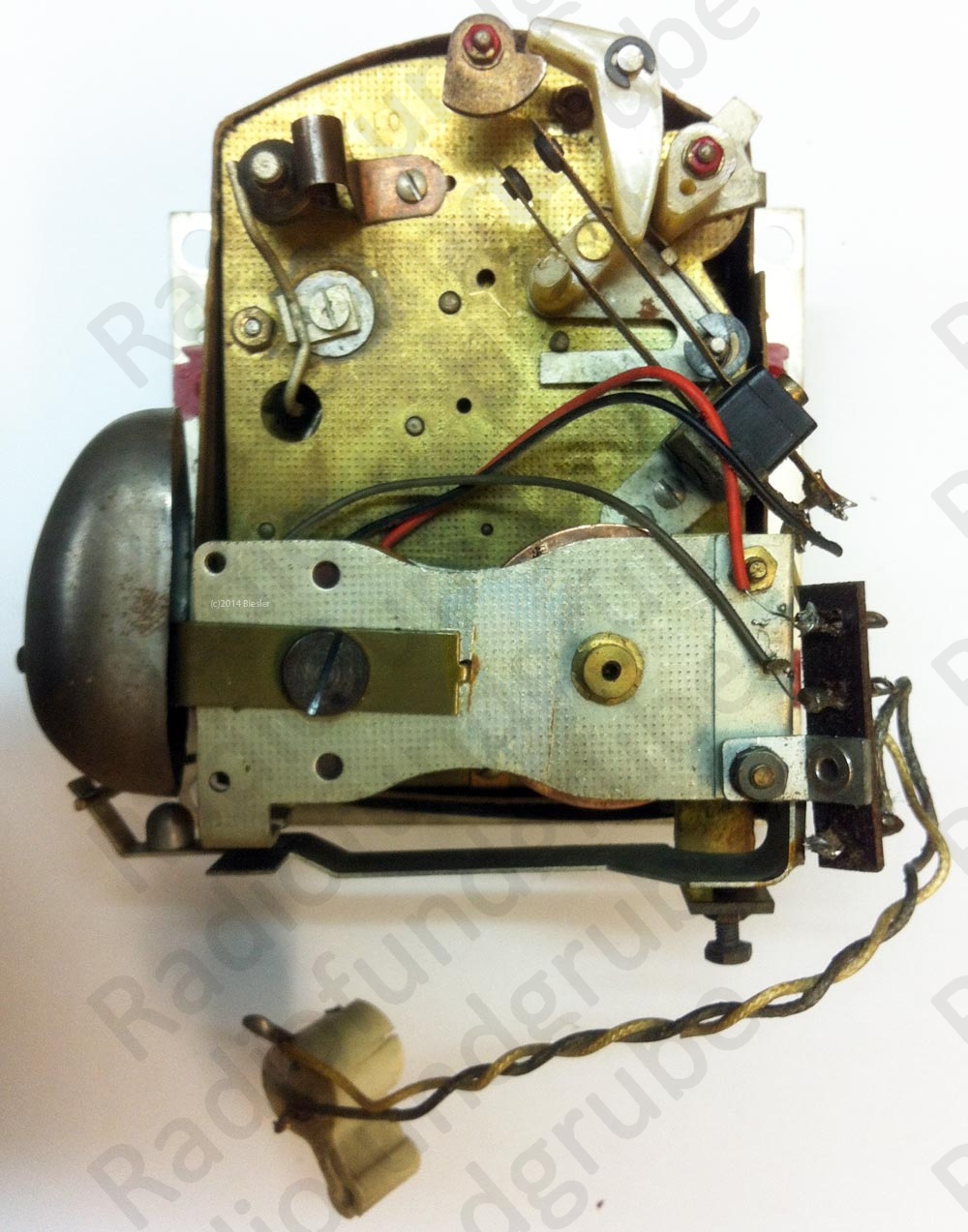

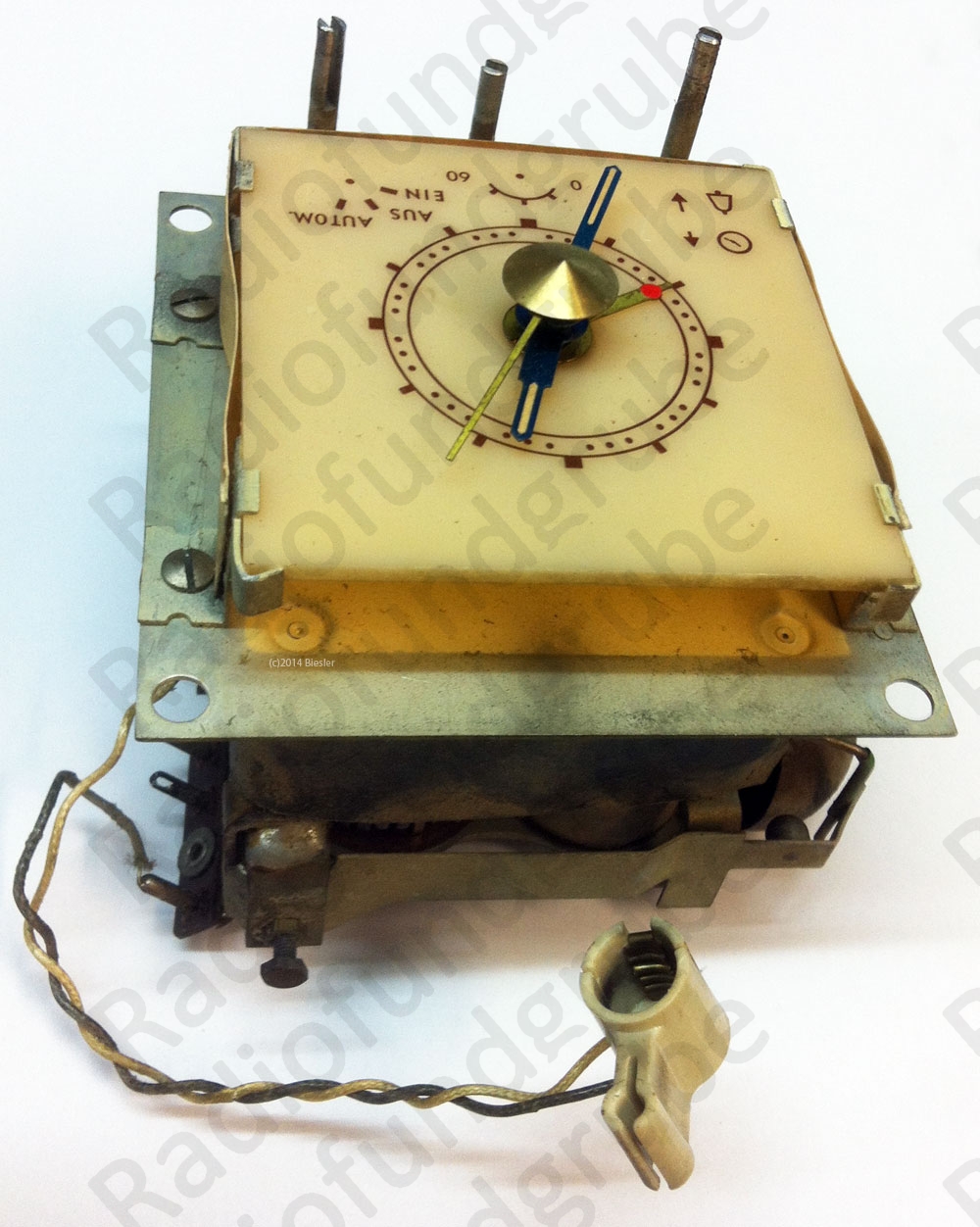

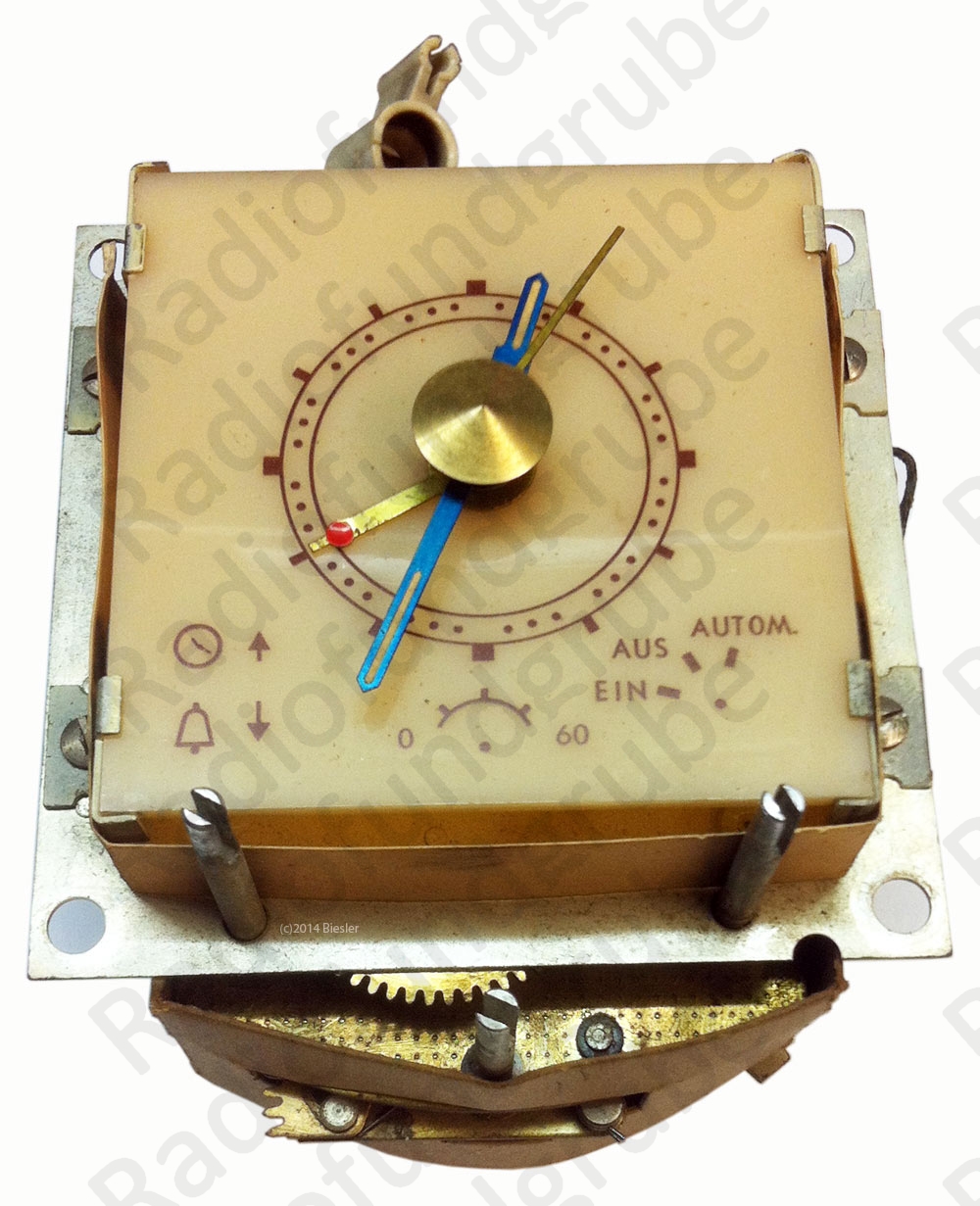

Die weiteren Bilder zeigen das Uhrlaufwerk in verschiedenen Perspektiven
Noch eine kleine Reparaturhilfe:

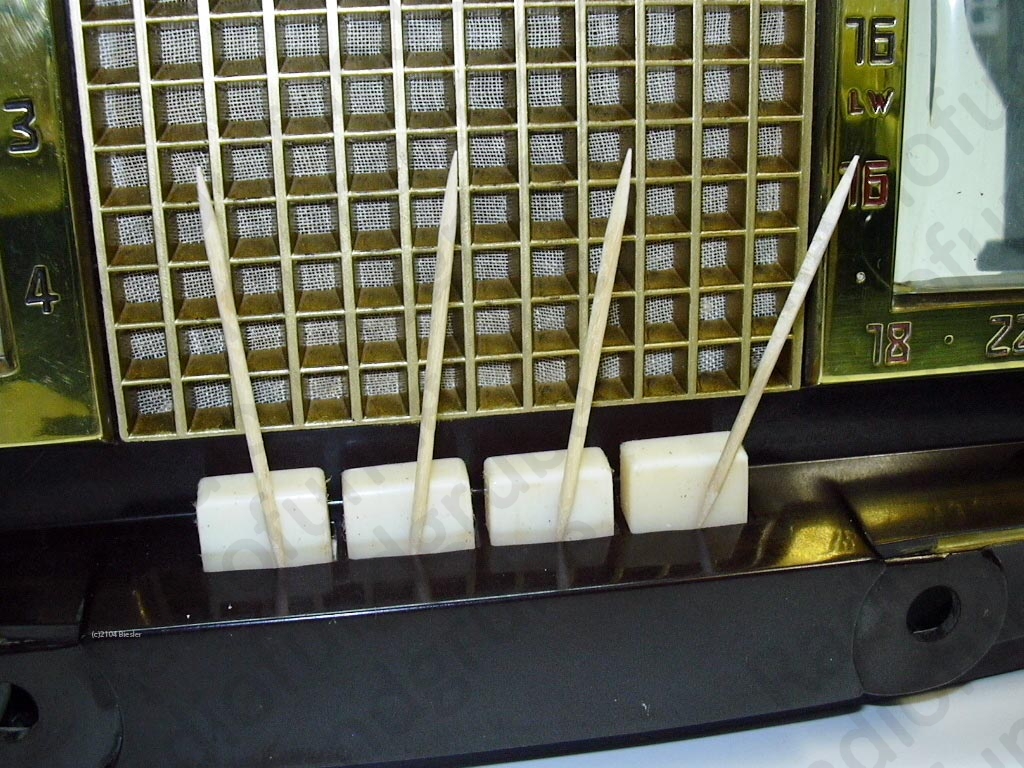

Wie im folgenden Bild zu sehen, empfiehlt es sich, vor dem Wiedereinbau des Gerätechassis die "widerspenstigen" Tasten mit Hilfe von ein paar hölzernen Zahnstocher, zu arretieren.
Vor dem Einschieben des Gerätechassis müssen dabei alle Gerätetasten entriegelt sein.
Zu sehen auf den Bildern "Chassis von Vorn" oder "Chassis von Oben".

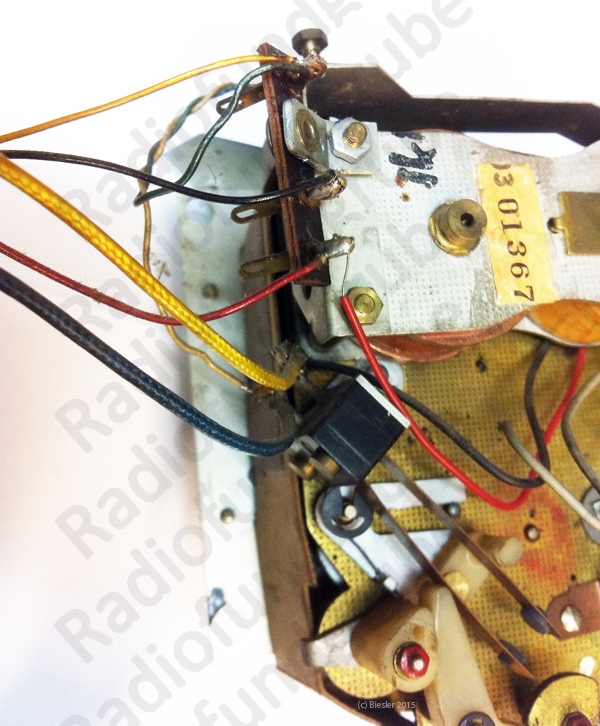

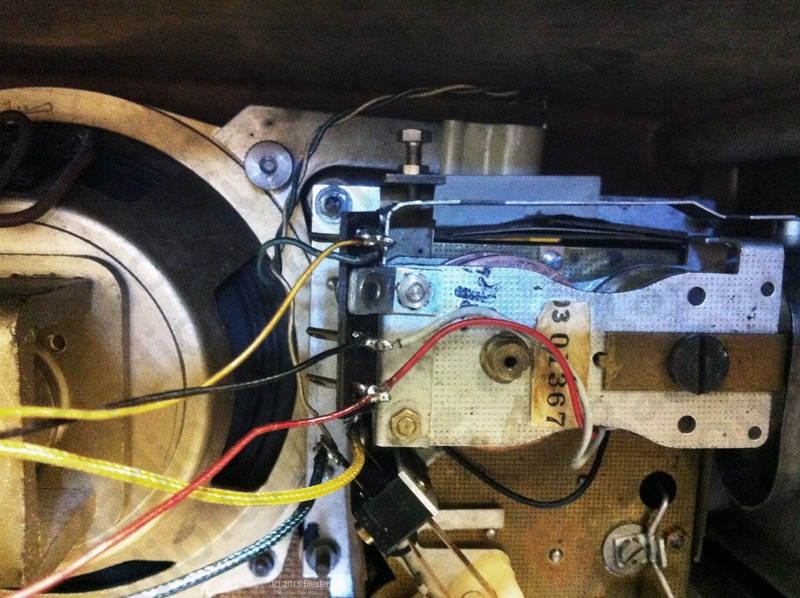

Zwei Bilder zur Verdrahtung des Uhrbausteines:
